Çakıl Izgara Araç Yolu: Montaj ve Alt Tabaka Rehberi
Neden zemin güçlendirme önemlidir

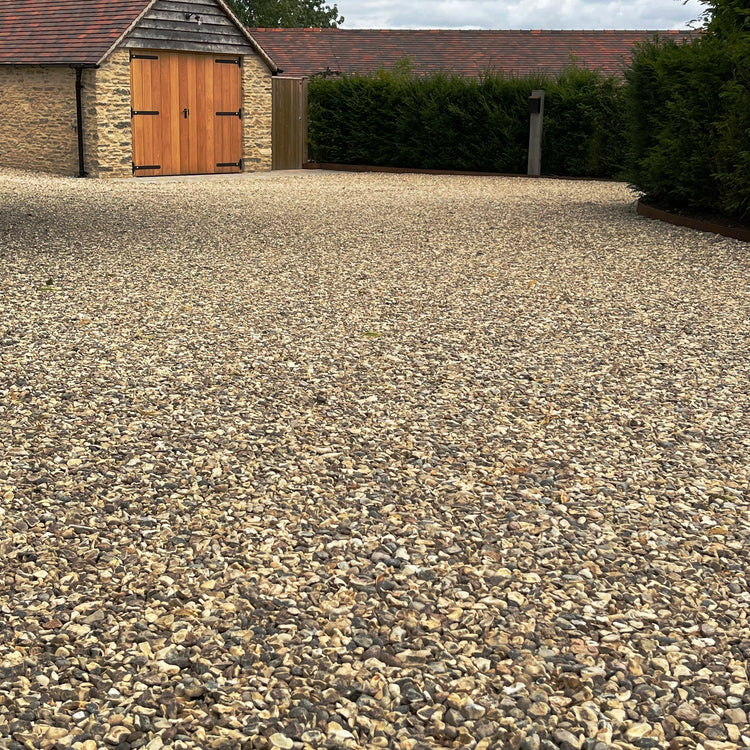

Yerinde kalan bir çakıl araç yolu. IBRAN ızgaraları taşı hücrelere kilitler; böylece yüzey düz kalır, serbestçe drene olur ve döşendikten sonra neredeyse hiç bakım gerektirmez.
Çakıl, gerçek anlamda iyi bir araç yolu yüzeyidir. Drene eder, hemen her yapıya görsel olarak uyum sağlar ve beton taş döşemeye kıyasla çok daha düşük maliyetlidir. Serbest çakılın sorunu taşın kaymasıdır. Izgara, taşın veya alt tabakanın yerini almaz; bitmiş çakıl katmanını sınırlayarak taşın göç etmeden yük aktarmasını sağlar.
Hücresel bir ızgarada tutulan her taş kendi hücresinde oturur ve yük, lastiğin altında yoğunlaşmak yerine tüm yüzeye yayılır. Yapısal işi yine taş yapar; ızgara yalnızca taşın yerinden oynamasını engeller. Her ilkbahar tırmıkla düzelttiğiniz araç yolu ile park edip unuttuğunuz araç yolu arasındaki fark budur.
Hangi uygulamalarda tercih edilir
- Konut araç yolları
- Ortak özel yollar
- Dönüş alanları ve otopark bölmeleri
- Eğimli girişler
- Tekerlekli sandalye erişim güzergahları
- Mevcut beton veya asfalt üzerine döşeme
Teknik özet
| Alt tabaka | 50-80mm granüler dolgu malzemesi (düzenli hafif ticari araç trafiği için 100-150mm) |
| Dolgu malzemesi | 6-20mm derecelendirilmiş karışım, köşeli ve temiz; hücre seviyesine kadar doldurulup 5-10mm kör tabaka uygulanır |
| Tipik yük sınıfı | Otomobiller, hafif ticari araçlar ve ara sıra teslimat araçları |
| Geçirgenlik | Tam geçirgen. Yağmursuyu yönetim stratejisinde sürdürülebilir drenaj bileşeni olarak değerlendirilir |
| İmar durumu | Geçirgen yüzeyler, ön araç yollarında genellikle ek imar izni gerektirmez; yerel yönetim mevzuatını kontrol ediniz |
| Tasarım ömrü | 25 yıl, belgelenmiş montaj koşullarına bağlı olarak |
| Malzeme | %100 geri dönüştürülmüş polipropilen, Avrupa'da sürdürülebilir üretim |
Montaj adımları
- Alanı işaretleyin ve alt tabaka derinliği ile ızgara yüksekliği ve kör tabaka payı toplamı kadar kazı yapın.
- Temel yüzeyi boyunca dokuma geotekstil serilir; birleşim yerleri en az 300mm bindirmeli olmalıdır. Bu, alt tabakanın zemin zeminiyle karışmasını önler ve kazandığınız derinliği korur.
- Alt tabakayı serilip sıkıştırın: 50-80mm granüler dolgu malzemesi; düzenli hafif ticari araç trafiği için 100-150mm. Titreşimli plaka kompaktörün tüm derinlikte etki edebilmesi için tabaka tabaka sıkıştırın.
- Alt tabakayı ince bir kum tabakasıyla kör edin ve düzgün bir yüzey elde etmek için tesviye yapın. Bitmiş yüzeyin düzlüğü bu aşamada belirlenir.
- Izgaraları bir kenardan başlayarak geçme bağlantıyla birleştirin. Engel çevresinde jigsow veya ince dişli testere ile kesin.
- Hücreleri 6-20mm derecelendirilmiş karışımla doldurun; hücre seviyesine kadar doldurup 5-10mm kör tabaka uygulayın. Hiçbir hücre boş kalmaması için sert bir fırçayla malzemeyi işleyin.
- Bitmiş seviyeyi kontrol edin. Hiçbir şey hücre duvarlarının üstüne taşmamalı, hiçbir hücre eksik doldurulmuş olmamalıdır.
Bunların büyük bölümü standart hafriyat ve temel işidir. Izgaralar geçme bağlantıyla birleşir; bağlantı elemanı, yapıştırıcı veya özel ekipman gerekmez. Adım adım ayrıntılı bilgi için çakıl ızgarası montaj kılavuzumuza bakınız.
Doğru taşı seçmek
6-20mm derecelendirilmiş karışım, köşeli ve temiz malzeme kullanın. Çoğu kılavuz tek boyut önerir; ancak tek boyutlu taş boşluk bırakır: homojen taş birbirine yaslanır ve hiçbir zaman tam olarak oturmaz. Karışım bu boşlukları doldurur; küçük taş büyük taşın arasına girerek sıkışır.
Bu ayrıntıyı doğru yapmak önemlidir. Tam dolu bir hücre yükü taş üzerinden zemine aktarır. Eksik dolu bir hücre yükü plastik üzerinden aktarır. Yapısal işi taş yapmalıdır; bunu sağlayan da karışımdır.
Tedarikçinizden yıkanmış derecelendirilmiş agrega, yuvarlak değil köşeli malzeme isteyin. Yuvarlak çakıl ne kadar iyi derecelendirilmiş olursa olsun yürüyüşte kayar.
Which grid depth?
The number on a grid is a decision about how deep the confined stone layer is, and that sets your excavation, your stone volume and your finished level.
IBRAN®-X30 is the right choice for most driveways. The shallowest build-up, the least excavation and the least stone, and the grid to use if you are going over existing concrete or working to a tight threshold or DPC level.
IBRAN®-X40 where the same surface also has to carry grass, or where you want additional depth without a specification calling for it.
IBRAN®-X50 where a drawing or engineer has specified a deeper confined layer, or the drive takes sustained commercial traffic.
If you are between two options, take the heavier duty one. The cost difference across a typical project is small next to the cost of lifting and relaying a surface that was under-specified.
Get it right first time
The one thing worth knowing: keep the fill level.
Anything more than about 10mm proud of the cell walls is unconfined stone, and unconfined stone behaves like loose gravel because that is exactly what it is. Fill the cells level, add a thin blinding over the top, and the surface will hold. If you ever see ruts starting in the top layer, the fill is simply too deep, and brushing it back level fixes it.
Design your surface
Set out the area, choose a grid and an infill, and see the finished surface. The schedule and the specification follow.
Permeable surface specification
Schedule
Assumptions
Specification
Common Questions
How much gravel do I need on top of the grids?
Fill the cells level and add a 5mm to 10mm blinding layer over the top. Any deeper and the stone above the grid is unconfined, which means it can still migrate.
What size gravel works best in a gravel grid?
A graded blend between 6mm and 20mm, angular and washed. Angular pieces interlock where rounded pea shingle rolls, and a blend packs tighter than a single size because the smaller stone fills the gaps between the larger.
Do I need a sub-base under a gravel driveway?
Yes but there is no single sub-base depth that suits every driveway. Ground conditions and expected loading determine the required construction depth. As a starting point, domestic driveways commonly use 50mm to 80mm of compacted MOT Type 3. For regular van or delivery traffic, go to 100mm to 150mm.
Compact it in layers rather than all at once, so the plate can work through the full depth.
Can you lay gravel grids on a slope?
Yes. Grids are particularly effective on slopes, because the cell walls stop stone washing downhill in heavy rain. A sloped gravel driveway without confinement will always migrate to the bottom of the run.
Do I need planning permission for a gravel driveway?
In England, a permeable driveway will not normally require planning permission solely because of its surface water drainage, although restrictions can apply in listed buildings, conservation areas and other circumstances. Impermeable surfaces such as concrete and tarmac usually do. Check with your local authority if your property is listed or in a conservation area. Always check with your local planning authority if you're unsure.
Check with your local authority if your property is listed or in a conservation area.
Do I need to remove my existing driveway first?
If it is loose gravel, usually not. Rake it out, compact it and check your levels.
If it is broken tarmac or concrete, it has to come up or you will have no drainage path beneath the new surface.
Do gravel grids need edging?
Use edging strips where the drive meets a lawn or border, and ramp edging at the entrance or against a threshold. The perimeter takes load that the interlocked field does not, so restraining it keeps the whole installation tight.
How long does it take to install a gravel grid driveway?
A typical two-car driveway of around 40m² is a weekend job for two people, excluding excavation and muck-away. The grids themselves push-fit together and need no fixings, adhesive or specialist tools.
What maintenance does a gravel grid driveway need?
Very little. Check levels after the first winter and brush any settled cells back up. No annual raking and no yearly top-up, because the stone is confined and has nowhere to go.
